岩心钻探是固体矿产地质勘探常采用的勘探手段。筒状钻头和钻具在孔底沿圆周环状破碎岩石,在孔底中心部分保留一个柱状的岩心,从孔内取出岩心用以研究地质和矿产的情况,故称为岩心钻探。地质岩心钻探技术涉及地矿、冶金、煤炭、有色、核工业、化工、建材等各工业部门,是资源勘查最主要、最直接的技术手段,具有不可替代的重要作用。其中对超硬材料钻头的加工生产也是行业中的一痛点。岩心钻探行业传统钻头加工方式主要是工人用打磨机手动加工,该方式加工效率低、工人劳动强度大、危险系数高、加工精度偏低。
本期,小编为您带来唐山英莱机器人系统有限公司针对岩心钻探行业钻头加工难的痛点,为企业定制开发的钻头水口切磨专机系统。
该系统主要由切磨专机系统、围栏附件、电气控制系统等组成。可实现57.1mm~118mm的多种铁铜合金类金属材料钻头的切割工作,有效降低客户现场工人的劳动强度及工作风险,提高生产效益。

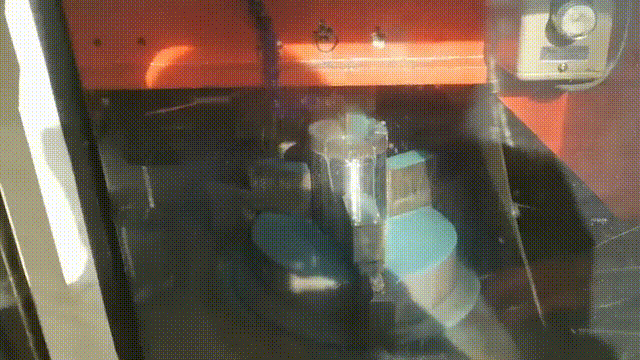

切磨专机系统包含伺服分度系统、电动三爪卡盘、直线模组驱动系统和磨片驱动系统。首先操作人员将钻头放置在三爪卡盘上后,对准起始刻度线,电动三爪卡盘开始夹紧工件,然后直线模组驱动系统带动磨片驱动系统动作,磨片驱动系统中的合金磨片对工件进行切磨,待某一槽口切磨完成后,伺服分度系统自动转动固定角度。然后重复之前的动作,直至把钻头的槽口全部切磨完成。
● 直线模组驱动系统
直线模组驱动系统分为主动X方向直线模组和主动Y方向直线模组,此系统采用ABB伺服电机及丝杠的传动方式,带动磨片驱动系统对工件完成图纸要求数量的水口切磨。
● 伺服分度系统
伺服分度系统采用ABB伺服电机及减速机驱动齿轮的传动方式,将回转支承上的电动三爪卡盘及工件进行精确分度。
● 电动三爪卡盘
电动三爪卡盘采用国产优质异步电机驱动三爪卡盘将工件进行夹紧及放松。
● 磨片驱动系统
磨片驱动系统采用国产优质异步电机及同步带轮驱动磨片对工件进行切磨水口。
● 采用西门子PLC作为核心进行电气控制,以保证设备的稳定性。
● 横向行走及竖向行走、卡盘旋转均采用ABB伺服电机以保证设备加工精度。
● 只需设置工件相应参数,即可开始加工,所有切磨轨迹均根据工件外形参数自动计算生成。参数可长期保存。
● 设置以太网通讯型触摸屏,能够实时监控设备的运行状态,并可调整伺服电机。
● 设置三色报警灯,以便于操作人员及时得知设备处于运转状态还是报警状态,以尽快对应。
该项目实现了岩心钻探行业钻头加工的自动化生产,提高了生产效率、降低了加工环境污染问题。英莱科技助力企业实现自动化、数字化发展。
