典型案例

以客户为中心 以技术为核心

高压电瓷自动化施釉

高压电瓷是高压输变电线路上重要的组成部分,随着我国电力工业的迅速发展,高压电瓷材料呈现多样化的发展趋势,如何实现标准化、自动化、智能化、生态友好生产模式,成为了企业及市场的重要需求。



本期,小编为您带来英莱协助高压电瓷生产企业,对原有设备进行自动化、智能化升级改造,为企业定制开发的高压电瓷体自动化施釉生产线项目。



项目介绍



本项目内容为对高压电瓷体施釉现场设备(施釉GT机,上砂机)升级改造,由原来的人工搬运操作升级改造为机器人搬运自动化操作,实现降本增效的目的。



项目难点:

1.需要对现场旧的罐体和管路进行拆除重新设计安装,保证施釉的工艺要求。

2.现场空间狭小,需要根据现场空间,合理细致的布局每个设备,保证机器人动作空间和人员的通道以及设备的维修空间等。

3.项目涉及到现场老设备的拆除改造和衔接,会有很多预想不到的问题。



设备组成如下图:

● 红色箭头所指为新做设备

● 黄色箭头所指为现场老设备

 绿色箭头为生产线物流方向



设备生产线基本组成:

自动目检转台、目检机器人GT自动施釉机施釉机器人、干燥机施釉上砂机上沙机器人木板放置台移载机器人DC车驱动装置(干燥机和施釉上砂机为客户现场已有设备)。

技术创新点:

● 之前现场为固定式目检台面,需要把工件搬上来,目检完成搬下去,劳动强度大,时间长。改造后工件由目检转台旋转搬送,操作人员只需将工件放在目检转台上的工件放置台上即可。

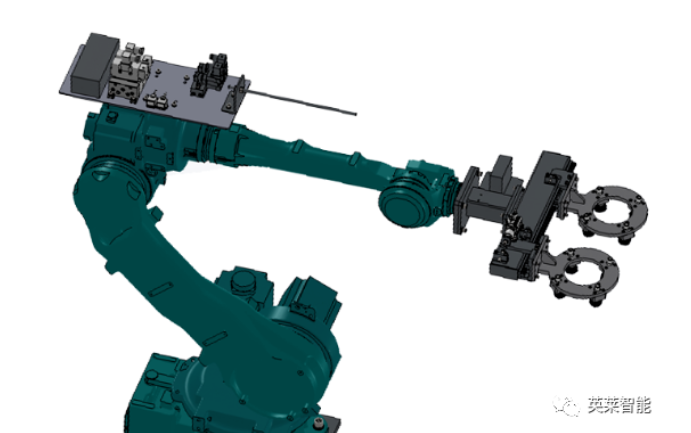

● 目检机器人采用滚轮双抓手,一次抓取两个工件,负责把工件从目检转台搬运到GT自动施釉机完成自动施釉。

GT自动施釉机对工件内孔和头部同时进行施釉,内孔施釉管采用伺服驱动机构,配合激光传感器进行定位。



四台施釉机同时工作,满足生产节拍的需要。施釉机器人采用和目检机器人同样的抓手,将工件移送至施釉上砂机



上沙机器人采用真空吸盘的双抓手,将施釉上砂机上的工件搬运到木板放置台上,有规律的进行摆放。





木板放置台上面放置木板,木板上放置工件。木板放置台有2台,一台进行工件放置的时候,另一台进行工件和木板整体的搬运。木板放置台可对无规则的木板进行矫正和定位夹紧。

移载机器人的6轴末端安装有托架,把木板放置台上的带有工件的木板托取放置到DC车上,由DC车完成推车动作。驱动装置的入口和出口安装有光栅,防止对人身构成伤害。



改造后现场:



项目成效:

本项目实现了四台机器人替代人工的搬运操作,实现了自动化生产的同时减少了人员数量,降低了劳动强度,提高了生产效率。

--------------------------------------------------
